人形机器人的关节应该怎么选？ 线性 vs 旋转，工程师必须算清楚的那道题
Date：2026-05-11决定机器人命运的，是关节
当人们争相讨论大模型算法和具身智能演示视频时，一场更具决定性的硬件战争，正在每一台人形机器人的关节内部无声上演。
这场战争的主角，是关节模组——机器人的“肌肉”。
关节模组不是普通零件，它的战略价值正在被行业彻底重估。据 Markets and Markets 报告，全球人形机器人市场规模预计从 2025 年的 29.2 亿美元增长至 2030 年的 152.6 亿美元，复合年均增长率高达 39.2%。高盛将其 2035 年全球预测上调至 380 亿美元，摩根士丹利更预判该市场将在 2050 年触达万亿美元量级。特斯拉于 2026 年 1 月在弗里蒙特工厂正式启动 Optimus Gen 3 量产，当年实际量产目标约 5 万至 10 万台，远期规划产能上限达 100 万台/年。
在这个市场爆发背后，最核心的数据来自成本结构本身：线性关节模组占整机 BOM 成本约 29.6%，旋转关节模组占约 26.5%，二者合计超过 56%。（数据来源：AI Robots Eidos / Tesla & Morgan Stanley 整合数据，2026 年）
但问题随之而来：人形机器人上究竟应该采用哪种关节模组？线性的还是旋转的？两者到底差在哪里？又该怎么选？
本文将从工程角度系统回答这些问题——梳理两种方案的核心差异、分析膝关节极限工况与实际验证，并给出清晰的选型决策框架。无论您的项目是人形机器人、外骨骼还是协作机械臂，希望这份来自工程视角的分析都能提供有价值的参考。
一、两种关节，两种物理逻辑
人形机器人的关节，绝不能靠“把电机装进去”简单实现。每个关节对运动范围、扭矩、抗冲击能力的要求都不一样，选错方案，轻则性能不足，重则关节报废。理解线性关节模组与旋转关节模组的根本差异，需要从物理原理出发，而非从供应商的宣传册出发。
旋转关节模组：适合大范围运动的关节
旋转关节模组的典型构型是：无框力矩电机 + 谐波减速器（或行星减速器）+ 力矩传感器 + 驱动器 + 编码器。它可以直接安装于关节枢轴，输出旋转扭矩，驱动肢体摆动。
这类方案控制精细、运动流畅，天然适合髋关节、肩关节、腰部等需要大范围连续旋转的部位。例如，髋关节需要前后大幅摆腿，同时还要完成外展和内旋，旋转关节模组安装在枢轴处，也正是大量人形机器人本体在此处的结构选择。
但它有一个不可忽视的物理短板：怕剧烈冲击。
谐波减速器的核心部件是“柔轮”，本质上是一片厚度约 0.1～0.3 mm 的弹性钢杯，依靠周期性弯曲变形完成传动。当一台自重较大的机器人跳跃落地时，膝关节处谐波减速器承受的瞬时冲击载荷，可能达到额定扭矩的数倍甚至更高——而这些载荷将集中在少数几颗齿上，足以在毫秒内造成轮齿断裂。
线性关节模组：膝踝关节处的正确答案
线性关节模组将旋转运动转化为直线推拉力，核心传动部件包括行星滚柱丝杠、滚珠丝杠或梯形丝杠。这正是特斯拉 Optimus 腿部结构的思路——髋关节以下，膝关节和踝关节采用电动线性关节模组，核心传动件为行星滚柱丝杠。
行星滚柱丝杠的关键优势在于：将载荷分散到数十个螺纹接触点。以 Optimus 膝关节为例，同一冲击载荷由数十颗行星滚柱同步分担，单个接触点的接触力大幅降低，寿命与谐波减速器相比可提升数倍。
此外，线性关节模组平行安装于腿部结构件，轮廓纤薄，完美模拟了人类的“肌腱 杠杆”生物力学结构——就像股四头肌线性收缩，通过髌腱转化为膝关节旋转力矩一样。
二、从实验室到工厂：膝关节的极限工况与实际验证
定性分析之后，还必须用工程实践说话。膝关节是人形机器人受力最严苛的关节之一——每一步行走、每一次跳跃、每一秒站立的冲击，全部汇聚于此。如何让膝关节在真实工况中“扛得住”且“活得久”，是每一个机器人工程师必须回答的工程题。
膝关节到底有多“惨”？
先看典型工况：一台自重和负载均较大的全尺寸人形机器人，在深蹲或搬运重物时，单侧膝关节需要承受的持续扭矩可能超过数倍于自身重量的负荷；而在奔跑跳跃的落地瞬间，冲击载荷更是额定工况的数倍之多。
如果把这台机器人比作人，那就相当于一个成年人长时间蹲着搬重物，膝盖不仅要撑住全部体重，还要随时承受来自地面的强反弹冲击。在这种工况下，关节的传动部件实际上处于一种“慢性疲劳 + 急性冲击”的双重考验中。
这就是为什么膝关节的选型，从来不是“装上就行”这么简单。将关节模组直接安装在膝关节枢轴处，意味着每一次落地冲击都要硬扛全部能量。在持续高冲击工况下，部分旋转关节模组的实际使用寿命可能远低于实验室标称值。
行业内并非没有教训。部分早期人形机器人原型机在跑步和跳跃测试中，膝关节模组出现轮齿断裂的情况并不罕见。这不一定是产品本身的质量问题，很多时候是方案选型与真实工况的错配。
线性方案的实际优势：载荷分散带来成倍寿命提升
线性关节模组的工程逻辑截然不同。以行星滚柱丝杠为核心传动件，载荷被分配到数十个螺纹滚柱与主丝杠之间的接触面上。每一个接触点分担的应力，远低于谐波减速器上单颗齿承受的峰值应力。
这带来了两个关键的工程优势：
第一，冲击耐受性大幅提升。反转式行星滚柱丝杠在行星运动中，滚柱与主丝杠之间形成的是曲面接触而非点接触，接触面积是传统滚珠丝杠的 6～15 倍。同等冲击条件下，行星滚柱丝杠的典型额定寿命可达到 20,000 小时以上，在高负载冲击场景中的表现明显优于谐波减速器直接承载方案。
第二，维护窗口更宽裕。由于应力分散，线性关节模组的磨损更加均匀缓慢，在实际应用中可实现更长的免维护周期。对于工厂巡检、仓储物流、养老照护等商业部署场景而言，这直接意味着更低的运维成本和更高的设备可用性。
线性关节模组在膝关节工况下的综合表现——冲击耐受性、寿命、结构紧凑性——均优于旋转关节模组方案。
两种方案在膝关节工况下的本质对比
| 对比维度 | 旋转关节模组（枢轴直驱） | 线性关节模组（偏轴安装） |
| 冲击承载方式 | 集中于谐波减速器少数薄齿 | 分散至数十个滚柱接触点 |
| 接触面积 | 极小（点接触） | 大（曲面接触，是滚珠丝杠 6～15 倍） |
| 安装位置 | 枢轴处，冲击能量最大点 | 偏轴安装，受保护位置 |
| 腿部轮廓 | 关节处较臃肿 | 平行腿骨，纤薄紧凑 |
| 仿生拟合度 | 较低 | 高（模拟肌腱-杠杆机制） |
| 膝关节冲击工况表现 | 受瞬时冲击影响大，实际寿命明显缩短 | 载荷分散，寿命显著延长，免维护周期更长 |
三、选型决策：回归工程本质，不要凭直觉和预算
面对具体项目，机器人工程师在选型时，必须先把需求算清楚，回归到每个项目工程的本质，可参考以下维度进行量化评估。
第一步：明确关节工况
| 关节工况 | 倾向方案 |
| 需要连续旋转超过 180° | 旋转关节模组 |
| 位于腿部，需承受行走/奔跑冲击 | 线性关节模组 |
| 需要保持腿部纤薄外形 | 线性关节模组 |
| 需要精细多自由度操作（手/腕） | 旋转关节模组 |
| 需要精确力控与安全人机交互 | 带力控旋转关节模组 |
| 整机重量为关键约束 | 轻量化关节模组 |
第二步：量化评估不可跳过
无论选择哪种方案，都必须先明确关节所需的峰值扭矩/推力，再推算电机参数、减速比、热管理需求。冲击场景下，安全系数建议按 3～5 倍额定值设计。
第三步：全生命周期成本评估
不能只看采购单价，还需优先评估：
• 项目应用工况下性能的长期稳定可靠性
• 额定寿命下的维护更换频率
• 谐波减速器：典型寿命约 5,000～20,000 小时（视冲击载荷）
• 行星滚柱丝杠：典型寿命可达 20,000 小时以上（预负载设计）
• 厂商的研发实力与技术支持专业程度
• 备件可获得性与维修难度
无论用于人形机器人、外骨骼、假肢还是工业协作机械臂，决策流程都一样——先评估，再选型。
泰科机器人专为人形机器人研发的关节模组产品线
如果您正处于关节模组的选型评估阶段，需要能够提供稳定可靠的关节模组，泰科机器人的产品线覆盖了上述主要场景需求。

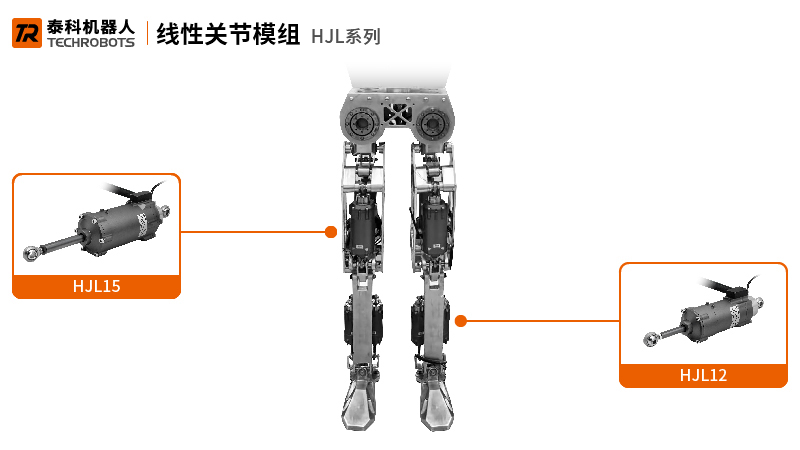

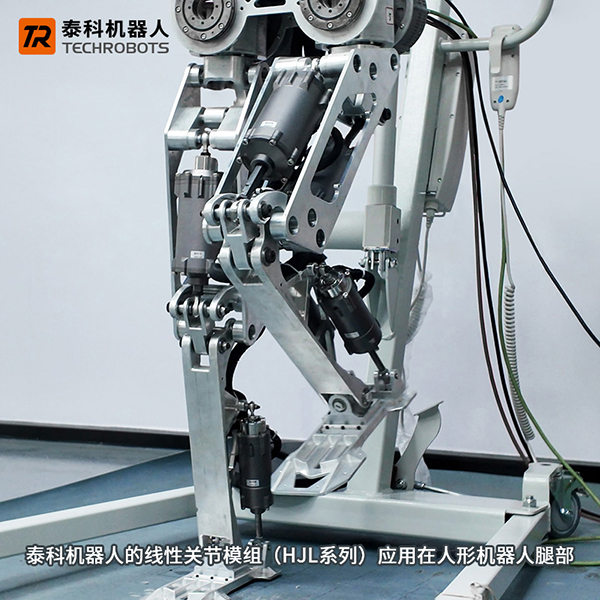

• 线性关节模组（HJL 系列）：
针对腿部膝踝关节的高冲击、大推力工况设计，在紧凑封装内实现高推力密度与稳定输出能力。

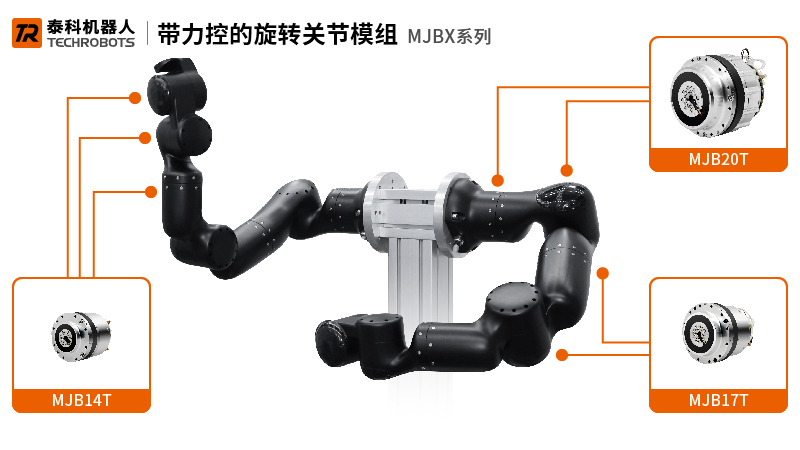

• 带力控的旋转关节模组（MJBX 系列）：
面向骴关节、肩、肘、腕关节等需要大范围运动与力控协同的部位，集成力矩传感，适用于精细操作和人机安全交互场景。

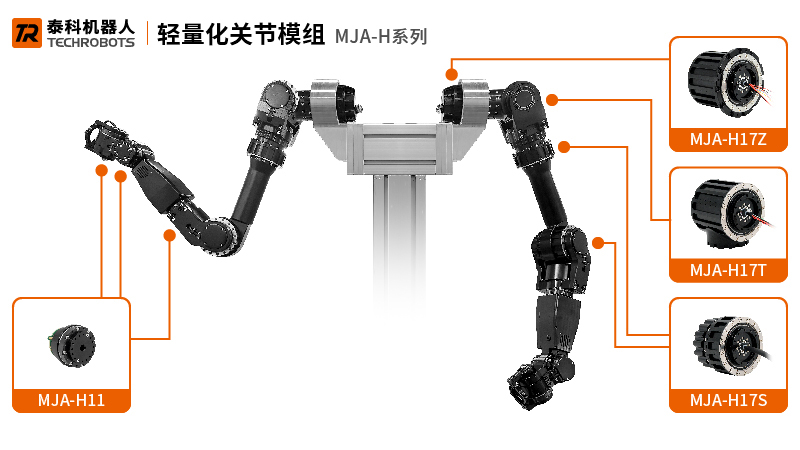

• 轻量化关节模组（MJA-H 系列）：
在保证输出性能的前提下大幅压缩自重，直接支撑整机轻量化设计目标。
泰科机器人深耕高性能机器人核心零部件研发制造已有 18 年，技术积累从伺服驱动器、编码器起步，延伸至各类关节模组与机器人本体，具备从底层零部件到整机的完整技术栈，并可根据您的独特需求进行深度定制，助力您的机器人项目高效落地。
四、结语：不是谁替代谁，而是精准适配
线性关节模组与旋转关节模组之争的终局，没有绝对的优劣之分，也不会是某一种方案一统天下，只有是否匹配您的项目需求。
真正的竞争力，是谁在复杂工况下具有更高的可靠性。
物理定律已经给出了答案：腿部承冲击，用线性关节；上肢求自由度，用旋转关节；末端要精细，用特种执行器。真正有竞争力的人形机器人，都是这套混合架构的精准实践者。
工程选型没有捷径，只有一步：把你所需关节的工况评估清楚，然后做决定。而每一家认真对待人形机器人商业化的公司，都必须回答这道工程题：你的机器人关节，算过了吗？
