HJL系列线性关节模组
新品上市• 专为人形机器人应用研发，提供定制化服务

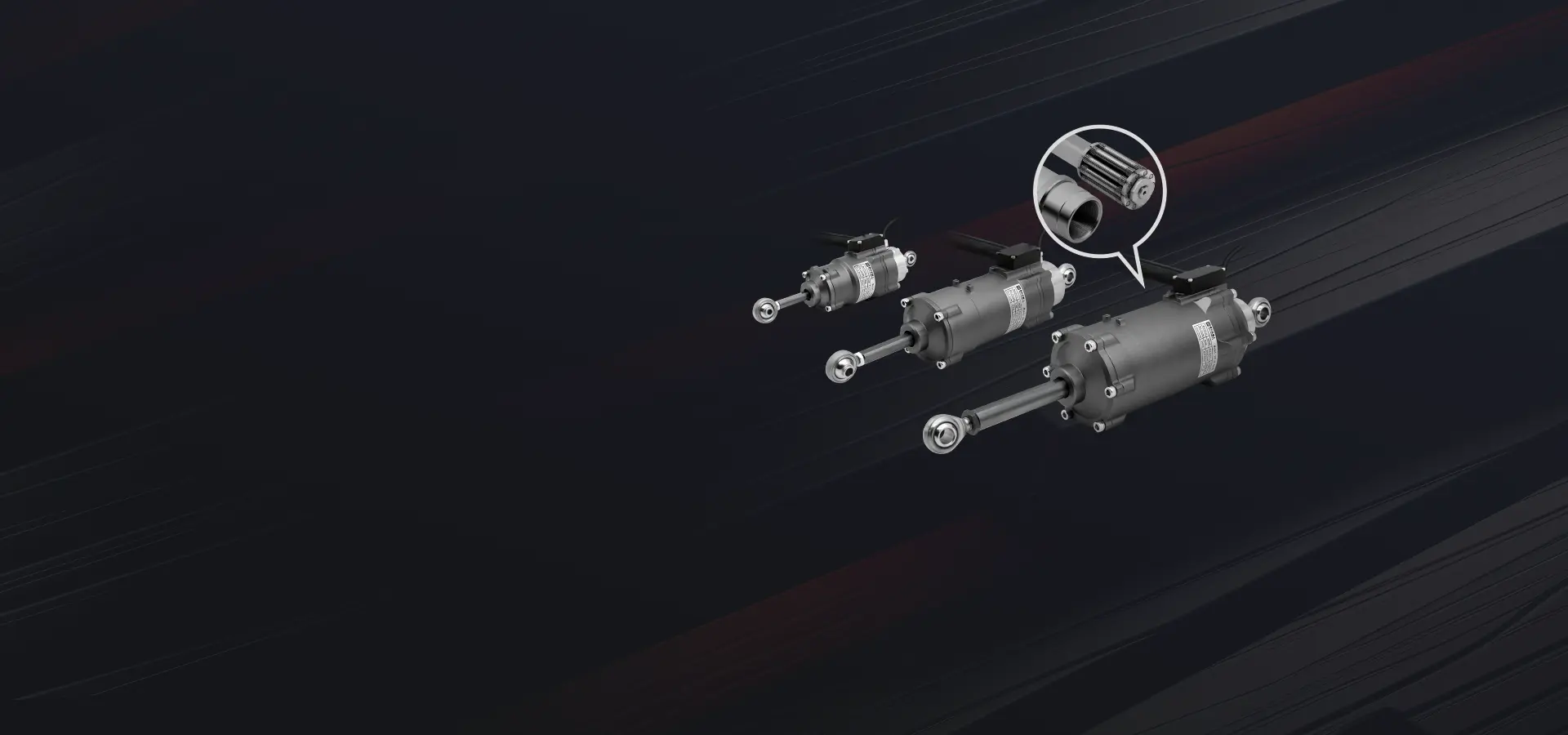

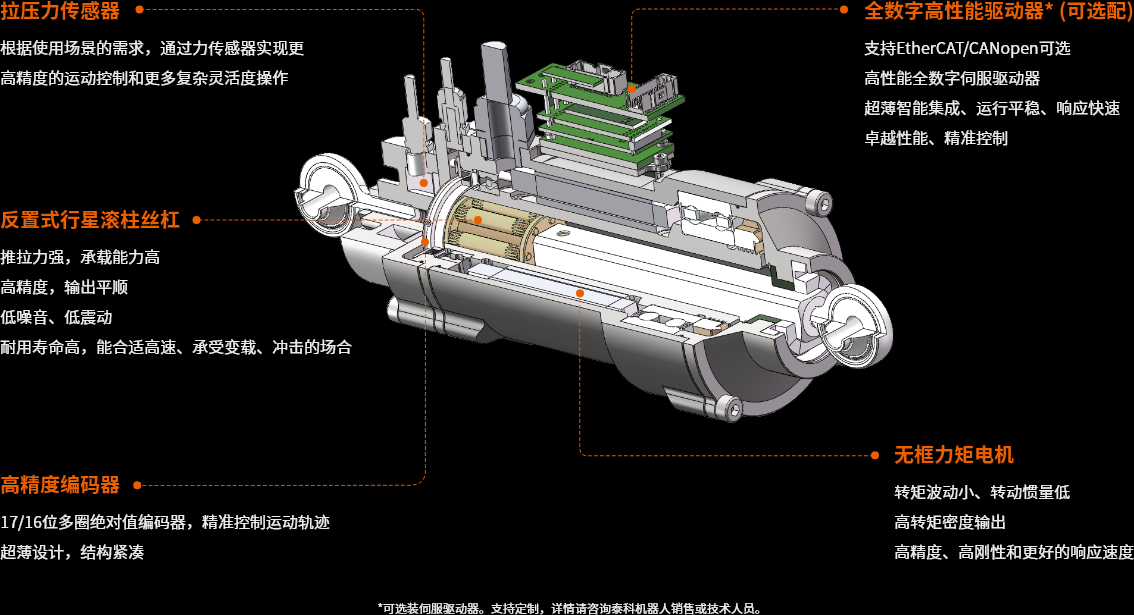

• 集行星滚柱丝杠、电机、编码器、拉压力传感器于一体
• 强大推力，性能强劲，稳定可靠
• 精巧结构设计，整体轻量化程度进一步提升
• 多种规格，快速组装人形机器人，大幅缩短开发周期
推荐应用场景具体案例 >

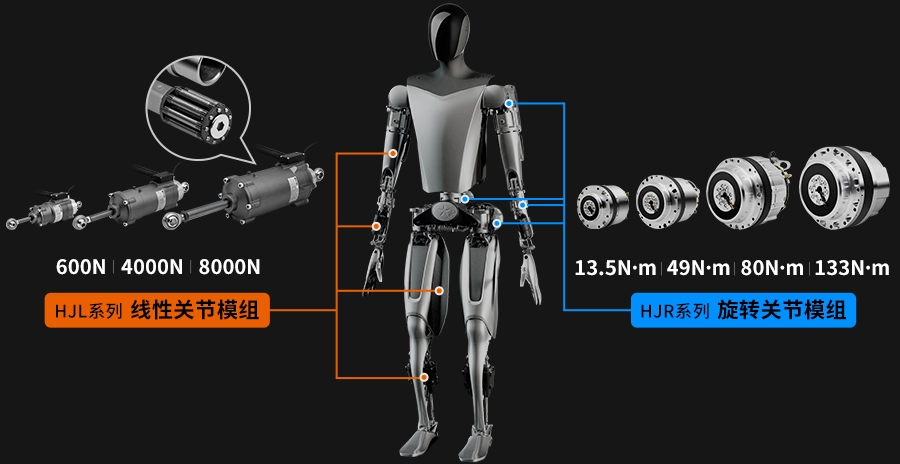

广泛应用于人形机器人、双足机器人、 大负载仿生机器人等
- 8000N最大推力
- 400mm/s最大速度
- 96mm最大行程
- 5000rpm最大转速
HJL08
最大推力：600N
最大速度：300mm/s
最大行程：38mm
额定转速：5000rpm
力传感器：拉压力传感器
重量：0.5kg
HJL12
最大推力：4000N
最大速度：120mm/s、300mm/s
最大行程：72mm
额定转速：3500rpm
力传感器：拉压力传感器
重量：1.3kg
HJL15
最大推力：8000N
最大速度：120mm/s、400mm/s
最大行程：96mm
额定转速：3500rpm
力传感器：拉压力传感器
重量：2.8kg
全新工艺，匠心独具
解决机器人在更多复杂工作环境的适应性和稳定性
技术参数
规格参数
| 项目 | 单位 | HJL08 | HJL12 | HJL15 |
| 机械参数 | ||||
| 丝杠类型 | -- | 线性行星滚柱丝杠 | 线性行星滚柱丝杠 | 线性行星滚柱丝杠 |
| 导程 | mm | 3.5 | 2 / 5 | 2 / 6.5 |
| 最大推力 | N | 600 | 4000 | 8000 |
| 最大速度 | mm/s | 300 | 120 / 300 | 120 / 400 |
| 最大行程 | mm | 38 | 72 | 96 |
| 伺服系统 | ||||
| 额定电压 | VDC | 48 | 48 | 48 |
| 额定电流 | A(rms) | 4 | 9.2 | 25.3 |
| 额定转速 | rpm | 5000 | 3500 | 3500 |
| 峰值转矩 | N·m | 0.9 | 4 | 11.5 |
| 绝对值编码器 | Bit | 17/16位多圈 | ||
| 通讯协议 | -- | EtherCAT / CANopen | ||
| 外形尺寸 | ||||
| 最大直径 | mm | 49 | 62 | 86 |
| 最大长度 | mm | 139.9 | 226.9 | 286.6 |
| 关节重量 | kg | 0.5 | 1.3 | 2.8 |
| 其他 | ||||
| 传感器类型 | 拉压力传感器 | |||
| IP等级 | IP40 | |||
| 工作环境 | 运行温度:0～40°C(-40～60°C可选)，存贮温度:-40～80°C ，环境湿度: 90%相对湿度(无冷凝) | |||
注: 提供OEM/ODM定制化服务，如您有其它技术要求，请联系我们咨询。
HJL系列线性关节模组型号说明
| HJL | 12.5.72 | -4KN300 | -MA1716 | -D7 | E | -RevB1 | |||
| 系列 | 丝杠参数 | 模组参数 | 绝对值编码器 | 驱动器型号 | 默认通讯配置 | 版本号 | |||
| 型号 | 导程 | 行程 | 最大推力 | 最大速度 | |||||
| 线型关节 | 08 | 3.5 | 38 | 600N | 300 | S:单圈/M:多圈 A:绝对值 17/16编码器分辨率位数 |
D7：DGT D8：DGB |
E: EtherCAT C：CANopen R: 485通讯 |
B1：设计版本号 |
| 12 | 2 | 72 | 4000N | 120 | |||||
| 5 | 72 | 4000N | 300 | ||||||
| 15 | 2 | 96 | 8000N | 120 | |||||
| 6.5 | 96 | 8000N | 400 | ||||||
示例示例型号：
