具身智能核心执行器：人形机器人关节模组核心技术与工程化落地

随着具身智能（Embodied AI）技术的快速发展，人形机器人正从实验室原型机快速走向工业生产、家庭服务、商业运维等复杂真实场景。人形机器人关节模组（又称一体化执行器），是连接 AI 算法与物理世界的核心执行单元，是决定机器人动态响应、负载自重比、控制精度与场景适配能力的核心硬件，其集成度、功率密度与环境适配性，直接决定了整机自由度布局上限与运动性能天花板。

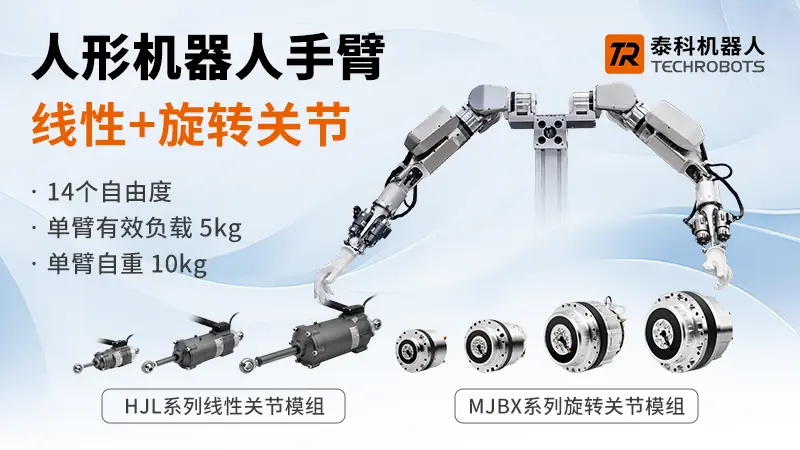

当前全球主流人形机器人的旋转关节模组，普遍采用「永磁同步无框力矩电机 + 高精度谐波减速器 + 伺服驱动器 + 双绝对值位置传感器（高速端 + 低速端）」的高度集成机电一体化方案。与工业机器人固定基座的稳态运行模式截然不同，人形机器人长期处于浮动基座、宽范围变工况、人机共融的复杂环境，对关节模组提出了远超传统工业执行器的严苛技术要求。





一、高功率密度一体化设计：人形机器人关节模组的核心性能基石

功率密度与扭矩密度是衡量人形机器人关节模组性能的首要核心指标，行业内分为四大评价维度：体积功率密度（单位：W/L）、质量功率密度（单位：W/kg）、体积扭矩密度（单位：Nm/L）、质量扭矩密度（单位：Nm/kg）。针对人形机器人关节低速大扭矩的准直驱应用特性，扭矩密度是更贴合场景需求的核心评价标准。



1.1 关节模组的仿生学约束与轻量化设计核心需求

人形机器人的仿生学结构设计，为关节模组的物理尺寸与自重设定了不可突破的红线，形成三大核心设计约束：

• 尺寸边界硬性限制：人形机器人全身通常配置 20-40 个自由度，每个自由度对应一套关节模组，需完全匹配人体关节的尺寸比例。其中腿部、腰部等大负载关节模组外径常规≤110mm，工程极限值≤120mm；肘部、肩部等中负载关节外径常规控制在 70-90mm；手腕关节模组法兰外径需≤60mm；手指等微型关节模组外径常规≤20mm；模组普遍采用轴向层叠的 “汉堡包” 集成结构，需最大限度压缩各部件轴向尺寸，为传动、布线与装配预留空间。

• 中空结构强制要求：大 / 中负载关节模组的核心部件普遍采用中空设计，中心需预留贯通通道用于线缆布线，避免线缆随关节运动弯折疲劳，同时也进一步压缩了核心部件的有效设计空间。

• 轻量化设计核心约束：关节模组自重越轻，机器人整机续航越长、关节转动惯量越小、动态响应越好、人机交互安全性越高。电机的高扭矩密度设计是模组轻量化的核心支撑，结构上多采用高强度铝合金壳体、拓扑优化结构件削减冗余重量。



1.2 关节模组的高动态过载能力行业通用规范

人形机器人在起跳、下蹲、负重作业等场景中，关节模组会频繁遭遇瞬时大负载冲击，对峰值转矩输出能力提出了明确的行业通用要求：

• 关节模组输出端需具备 2~3 倍额定转矩的短时峰值过载能力，可在 200-500ms 内稳定输出，覆盖机器人步态冲击、动态动作的瞬时工况需求；

• 电机峰值转矩需满足公式：Tₘₒₜₒᵣ_ₚₑₐₖ × i × η ≥ Tₒᵤₜ_ₚₑₐₖ（i 为谐波减速器额定减速比，定义为输入转速与输出转速的比值，i>1；η 为峰值扭矩工况传动效率，谐波减速器该工况下 η≈60%-75%）；常规方案中电机峰值转矩需达到额定转矩的 3~4 倍，覆盖传动损耗与输出端峰值需求；

• 峰值过载的单次持续时间需结合电机绕组热时间常数，经多物理场热仿真校核，自然冷却密封腔体工况下，2.5 倍额定峰值过载单次持续时间不超过 500ms，单周期内累计过载时长占比≤5%；3 倍及以上峰值过载仅允许瞬时触发，单次持续时间需控制在 300ms 以内，同时校核瞬时温升，避免部件热损伤。



1.3 关节模组功率密度提升的工程化落地方案

当前行业主流通过核心部件优化与模组集成化设计的双重迭代，实现功率密度的极致突破，核心方案包括：

• 电机本体性能优化：通过多物理场仿真优化电机核心电磁参数，适配人形机器人低速大扭矩工况，降低运行损耗，提升能量转换效率。

• 模组一体化集成降重设计：跳出单一部件优化的局限，采用机电一体化协同设计，例如将电机转子与减速器波发生器一体化加工、电机定子与模组壳体一体化集成，减少冗余连接件与装配结构，同步降低模组自重、缩减轴向尺寸、降低传动惯量；搭配轻量化材料制作外壳，进一步实现整机减重。



二、全链路热管理：人形机器人关节模组长期可靠运行的安全红线

温升控制与全链路热管理设计，是制约人形机器人连续作业能力、长期运行可靠性的核心瓶颈，也是人形机器人关节模组量产落地的核心技术门槛。与工业伺服电机可通过固定基座高效散热不同，人形机器人关节模组处于悬空浮动状态，无稳定散热基准面，强制风冷、液冷等主动散热方案受空间、自重限制难以普及，绝大多数模组仅能依靠自然对流与结构传导散热，热管理难度显著提升。



2.1 关节模组的多热源耦合特性与散热困境

人形机器人关节模组的发热源并非仅来自电机，而是多热源在狭小腔体内的耦合叠加，核心热源分为三类：

• 电机本体损耗发热：是模组最核心的热源，主要来自电机运行过程中电能损耗转化的焦耳热，其中位置保持的堵转工况下发热效应最为显著，且绕组电阻会随温度升高而增大，进一步加剧腔体内的热积聚。

• 伺服驱动系统损耗发热：模组内置伺服驱动器中，功率器件的开关损耗、导通损耗是模组的第二大核心热源，高频开关工况下发热量会显著上升。

• 传动系统机械损耗发热：谐波减速器的齿轮啮合摩擦损耗、轴承摩擦损耗，会转化为热量在密闭腔体内积聚，高温还会加剧润滑脂劣化，形成恶性循环。



2.2 温升超标对关节模组的连锁失效风险

模组腔体内的热量积聚引发的温升超标，会产生全链条的连锁失效风险：

• 绕组绝缘寿命衰减：根据绝缘热老化寿命的 Arrhenius 定律（行业俗称 “10℃法则”，与 IEC 60034-1:2022 绝缘等级温度限值要求配套执行），电机绕组温度每超过额定工作温度 10℃，绝缘层寿命将减半；人形机器人关节电机普遍采用 F 级及以上绝缘，长期工作温度需严格控制在绝缘等级允许的限值以内。

• 永磁体不可逆退磁：高矫顽力钕铁硼永磁体长期超温工作时，会产生不可逆磁性能损失，温度超过其最高工作温度后会发生永久性不可逆退磁，达到居里温度后铁磁性完全消失，直接导致电机性能永久性衰减；行业通用规范要求永磁体高温老化后开路不可逆磁通损失需≤5%，常规工况下需控制连续工作温度，预留充足安全裕量。

• 电子元器件可靠性下降：据 IEEE 可靠性学会研究数据，温度每升高 10℃，电子元器件的失效率约增加一倍，高温会直接导致驱动器、编码器等核心电子部件可靠性大幅下降。

• 传动系统与控制精度恶化：高温会引发减速器润滑性能劣化，加速齿面磨损，降低传动寿命与精度；同时温度变化引发的结构件热膨胀，会导致传动链变形、编码器零点漂移，直接恶化关节的位置控制精度与运动平顺性。



2.3 关节模组全链路热管理工程化方案

当前行业针对人形机器人关节热管理困境，从损耗源头抑制、散热路径增强、热场协同优化三大方向，形成了成熟的全链路热管理工程化方案：

• 损耗源头精准抑制：电机端采用低损耗铁芯材料降低运行损耗；驱动端采用氮化镓（GaN）功率器件，大幅降低高频开关损耗；传动端采用低摩擦系数润滑脂与高精度齿形优化，降低机械摩擦损耗。

• 散热路径高效增强：电机定子采用高导热环氧树脂灌封工艺，将绕组与模组外壳无缝衔接，构建立体导热网络；模组配合面采用高导热界面材料填充，消除接触热阻；高端设计可采用相变材料对驱动器功率器件等局部高热流密度热点进行包覆，吸收瞬时热冲击、平抑峰值温升，同时满足服务机器人人机接触外壳温度的安全规范。

• 电流密度与热场协同管控：根据关节尺寸与工况，合理设定长期运行与瞬时堵转的电流密度上限，所有工况均需通过热仿真校核绕组热点温度，确保不超过绝缘等级极限温度，避免绕组绝缘失效。



三、全周期转矩平稳性控制：人形机器人关节模组高精度人机共融的核心关键

转矩平稳性是人形机器人关节模组区别于传统工业执行器的核心差异化指标，直接决定了机器人的运动平顺性、力控精度与人机交互安全性。模组的转矩波动并非仅来自电机的齿槽转矩，而是电机、减速器、驱动器、传感器全链路误差的叠加，其中齿槽转矩是电机端最核心的原生干扰源，谐波减速器的传动误差与刚度波动，是模组输出端转矩波动的主要来源。



3.1 关节模组转矩平稳性的行业严苛标准

针对人形机器人的不同应用场景，行业形成了转矩波动的分级管控通用共识，行业通用定义为：转矩波动峰 - 峰值系数 =（转矩最大值 - 转矩最小值）/ 额定转矩 ×100%，同时对电机齿槽转矩提出同步要求：

• 通用人形机器人场景：模组额定负载下转矩波动峰 - 峰值需控制在额定转矩的 3% 以内，其中电机空载齿槽转矩峰 - 峰值需严格控制在额定转矩的 1% 以内；

• 医疗手术、精密装配等超高精度人机协作场景：模组额定负载下转矩波动峰 - 峰值需控制在额定转矩的 1% 以内，其中电机空载齿槽转矩峰 - 峰值需严苛控制在额定转矩的 0.5% 以内。



3.2 关节模组转矩平稳性的全链条优化方案

当前行业主流从电磁源头抑制、传动链精度优化、控制与装配补偿三大维度，实现模组转矩平稳性的全链条管控，核心方案包括：

• 电磁设计源头抑制齿槽转矩：遵循 “极数与槽数的最大公约数尽可能小、最小公倍数尽可能大” 的核心选型原则，采用适配性优异的分数槽集中绕组方案，使不同位置的齿槽转矩谐波相互抵消；采用弧形面包磁钢、永磁体分段错位排布优化气隙磁场正弦性，大幅削减谐波含量；通过斜极 / 斜槽设计进一步抵消齿槽转矩，需同步权衡其带来的额定转矩损失，根据场景合理选型。

• 传动链精度优化削减传动波动：采用高精度谐波减速器，通过齿形优化、零回差设计降低传动误差与齿隙波动；严格控制电机与减速器的装配同轴度，避免不同轴引发的周期性传动波动，从机械端削减转矩扰动。

• 精密制造与控制补偿闭环优化：采用双编码器闭环方案，实现关节位置全闭环控制与力矩反馈，补偿减速器的传动误差与非线性特性，搭配高带宽电流环控制、转矩前馈补偿算法，实现对残余转矩波动的软件闭环补偿，进一步提升模组运动平顺性。



四、机电一体化协同优化：人形机器人关节模组从原型到量产的核心逻辑

上述三大核心性能指标，在物理层面存在天然的制衡关系，单一指标的极致优化往往会导致其他指标的性能衰减。顶尖的人形机器人关节模组设计，早已跳出 “唯部件论” 的局限，转向 “电机 - 减速器 - 驱动器 - 传感器” 四合一一体化协同设计，通过机电热磁多物理场协同优化，实现全模组的性能最优与量产适配。



4.1 核心性能指标的天然制衡关系

• 功率密度与温升的制衡：在有限空间内追求更高转矩输出，必然导致电流密度上升、发热量加剧，与温升控制目标形成直接矛盾，需在电磁设计与热管理之间找到最优平衡点；

• 低转矩波动与高扭矩输出的制衡：齿槽转矩抑制方案往往会导致电机有效磁通小幅减少，额定转矩输出能力下降，不能盲目追求极低的转矩波动，需根据应用场景合理设定目标值；

• 高功率密度与低转动惯量的制衡：在电机外径固定的设计边界内，盲目增大转子外径提升磁通量，会压缩定子槽面积、降低绕组载流能力，同时显著提升转子转动惯量，恶化关节的动态响应性能，需在扭矩输出与转动惯量之间找到最优平衡点；

• 性能与成本的制衡：高性能材料与核心部件会显著提升模组制造成本，商业化量产产品需在满足核心性能要求的前提下，通过标准化设计、国产替代、工艺优化控制成本，适配人形机器人规模化落地需求。



4.2 关节模组技术的行业前沿量产迭代方向

随着具身智能技术的快速发展，人形机器人关节模组量产方案正朝着三大核心方向推进：

• 极致集成化设计：从简单的部件拼接转向深度机电一体化融合，例如定子与驱动板一体化集成、转子与编码器一体化安装、电机与减速器一体化加工，最大限度缩减体积、降低惯量、提升可靠性；

• 成熟新型技术方案规模化落地：准直驱（QDD）旋转关节方案已在轻载、高动态人形机器人场景实现量产应用，成为谐波减速器方案之外的重要补充技术路线；行星滚柱丝杠直线关节模组已在人形机器人腿部关节完成小批量落地，成为直线关节的核心技术路线；串联弹性柔顺关节（SEA）在高端人形机器人中完成验证落地，进一步突破人机交互性能边界；

• 智能化与感知融合：在模组内部集成力觉、力矩、温度等多维度传感器，实现模组状态的实时感知与闭环控制，支撑人形机器人更精准的力控与人机交互能力。



总结

人形机器人关节模组是具身智能商业化落地的核心硬件基础，是集电磁设计、机械传动、伺服控制、热管理、精密制造于一体的高端机电一体化产品。其中，高功率密度是模组动力性能的核心基石，全链路热管理是长期可靠运行的安全红线，全周期转矩平稳性是高精度人机共融的核心关键。

随着人形机器人行业的快速发展，关节模组量产方案将朝着更高集成度、更高功率密度、更高可靠性、更低量产成本的方向持续迭代，成为推动人形机器人从实验室走向千行百业规模化应用的核心技术引擎。
