人形机器人手臂防抖： 先从关节模组硬件设计实现柔顺运动

      人形机器人手臂在精密操作中面临的末端抖动问题，行业里普遍的应对方式是依赖算法和滤波器——这些手段能掩盖部分症状，但无法从物理层面消除抖动源。因此，手臂防抖的真正战场不仅在软件层，更关键的是关节模组的硬件设计。减速器的背隙、轴承的游隙、结构件的刚度、编码器的方案和驱动器的控制带宽——这些环节中任何一处存在短板，微米级的振动就会被逐级放大为操作层面的失败。

      以下从减速器、轴承、结构设计和伺服驱动器四个维度，逐一拆解手臂抖动的硬件根源，每一步都对应着可落地的关节模组级方案。



一、人形机器人手臂防抖的硬件根源：从末端现象追溯到关节模组设计

1.1 抖动的物理本质：柔性、背隙与共振

      人形机器人手臂是一个多连杆串联链。从关节模组的输出法兰到末端执行器，每一段传动和支撑环节都存在有限的刚度。当某个关节的等效刚度偏低时，同样的扰动力矩会在末端产生更大的位移偏差——柔性传递链放大了每一个环节的微小变形。

      在实际工程中，人形机器人手臂防抖需要从三类主要机械因素入手：

      第一类是柔性（Compliance）。

      减速器柔轮、轴承滚动体、结构件本身都不是绝对刚体。当负载力矩变化时，这些环节的弹性变形会累积为末端的位移误差。RV 减速器的扭转刚度比谐波减速器的柔轮刚度高3-5 倍，但重量和体积会相应增加。

      第二类是背隙（Backlash）。

      齿与齿之间的间隙意味着电机侧旋转一个小角度时，输出端可以完全不动。当手臂从加速切换到减速时，背隙导致瞬时的传动力中断和再接触冲击，直接激发高频振动。谐波减速器的背隙可以控制在 ≤20 arcsec 以内，而行星减速器通常在 3-5 arcmin——差了近一个数量级。

      第三类是共振（Resonance）。

      每个关节-臂杆系统都有其固有频率，由转动惯量和等效刚度共同决定。当关节刚度偏低时，系统固有频率下降，更容易落入驱动器的激励频带——刚度不仅影响静态精度，也决定了动态稳定性。



1.2 关节模组五大精度杀手

      从硬件设计的角度追溯，以下五个因素是导致手臂末端精度丢失的主要来源：

序号	精度杀手	作用机制	末端表现
①	减速器传动误差	齿形偏差、波发生器椭圆度不理想等因素导致瞬时传动比非线性波动	周期性位置偏差，频率与转速相关
②	轴承游隙与刚度	滚动体与滚道间隙 + 弹性变形产生角位移	负载方向切换时的位置跳变
③	结构件弹性变形	壳体、法兰、连接件在负载下的微变形	刚体运动学模型与实际轨迹的偏离
④	驱动器控制带宽不足	电流环/速度环响应速度跟不上负载变化	扰动抑制能力弱，抖振无法快速平息
⑤	多热源耦合热变形	电机绕组、减速器摩擦、轴承发热导致的非均匀热膨胀	长时间运行后的精度漂移

      这五个因素之间存在耦合关系。例如，轴承游隙增加 → 关节等效刚度下降 → 系统固有频率降低 → 更容易被驱动器激励源触发共振。因此，人形机器人手臂防抖的硬件设计必须从系统层面通盘考虑，而非孤立地优化某一项。



1.3 为什么算法补偿治标不治本

      这里有一个关键认识：控制算法在防抖中有其价值，但它是对硬件缺陷的"容错"，而非"根治"。当减速器背隙达到 3 arcmin 时，这意味着电机侧需要多转 3 arcmin 才能消除齿隙——在传感器检测到这个偏差之前，末端已经产生了不受控的位移。算法的反馈修正永远滞后于物理偏差的产生。

      同样，当关节结构的固有频率低于 50 Hz 时，要在不牺牲响应速度的前提下通过陷波滤波器抑制共振几乎不可能——滤波器的相移会降低系统相位裕度，轻则导致响应迟缓，重则引发新的不稳定。硬件的精度和刚度上限，定义了算法补偿的天花板，也定义了柔顺运动实现的物理边界。



二、减速器：传动精度的第一道关口

2.1 谐波减速器在手臂关节中的适用性：精度优势、刚度短板与传动误差抑制

      谐波减速器由波发生器、柔轮和刚轮三部分组成。其工作原理是波发生器迫使柔轮产生椭圆变形，在长轴方向与刚轮啮合，利用齿数差实现减速。这一原理赋予了它两个对手臂防抖至关重要的特性：

      精度优势：零背隙。

      由于柔轮与刚轮始终在波发生器长轴方向保持紧密啮合，谐波减速器理论上可以实现零背隙传动。实际产品中，高端谐波减速器的背隙可控制在 ≤20 arcsec，传动精度 <1 arcmin。对于需要频繁换向的人形机器人手臂而言，这意味着在运动方向切换时不会出现传动中断——这对于消除换向冲击引起的末端抖动至关重要。

      刚度短板：柔轮弹性的代价。

      谐波减速器的精度优势来自柔轮的弹性变形，而这一弹性恰恰是其刚度短板。柔轮的扭转刚度决定了整个关节传动链中最柔弱的环节。在负载力矩变化时，柔轮刚度偏低意味着同一个力矩波动会产生更大的角度偏差——精度和刚度是一枚硬币的两面。

      传动误差的多源性及其抑制。

      谐波减速器的实际传动误差并非单一来源，而是齿形加工精度、波发生器椭圆度、材料热处理变形等多因素叠加的结果。齿形加工中的齿廓偏差和齿距累积偏差（行业主流ISO 5-6级，对应齿距累积偏差约10-20 μm）在100:1的减速比下会被放大为输出端可见的角度误差；波发生器椭圆度的制造偏差会导致柔轮产生二倍频周期性波动；而材料热处理变形控制（如采用真空热处理+深冷处理，可将变形量控制在5 μm以内）则是保证齿形精度的最后关卡。通过综合优化这些环节，可有效抑制传动误差，提升关节运动平稳性。

      以泰科机器人MJA-H系列采用的谐波方案为例，该系列在0.31-0.81 kg的重量内实现了 6.2-48 N·m 的扭矩输出——扭矩密度远超同尺寸的行星方案。关键在于其通过优化柔轮材料和波发生器椭圆度，在保证≤20 arcse背隙的同时，将传动精度控制在 <1 arcmin。对于人形机器人上肢关节（肘、腕）而言，这个精度等级足以将减速器引入的位置误差控制在末端位移的亚毫米级。



2.2 减速器选型与手臂抖动的关系矩阵

      不同关节位置对减速器的需求侧重点不同。针对人形机器人手臂防抖的不同场景，下表给出了谐波、行星、RV 三种减速器在各关节的适用性评估：

关节位置	推荐减速器类型	关键选择理由	防抖贡献
肩关节	谐波 / RV	高扭矩 + 零背隙换向	换向冲击抑制
肘关节	谐波	轻量化 + 零背隙	降低臂杆惯性，提高固有频率
腕关节	谐波	紧凑体积 + 高精度	末端定位精度的最后保障
指关节	微型谐波 / 微型行星	极小体积	抓取力控制的精度基础
腰部	RV	高刚度 + 抗倾覆	全身姿态的稳定基座
膝关节	行星滚柱丝杠（线性）	高轴向刚度	支撑相的低弹性回弹

      谐波减速器在肩、肘、腕三个上肢核心关节中具有不可替代的综合优势。其零背隙特性直接消除了反向传动间隙这个抖动源头——换向时不存在传动中断。轻量化的优势又通过降低臂杆转动惯量，间接提升了系统的固有频率和响应速度。

      泰科机器人 MJBX 系列的力控旋转方案正是在谐波减速器基础上集成了自研的高带宽伺服驱动和可选配的力矩传感器，实现了 13.5~133 N·m 的中高负载力位混合控制能力。



三、轴承与结构设计：关节刚度的隐藏短板

3.1 关节轴承的选型如何影响末端精度

      在关节模组中，轴承承受着弯矩、径向力和轴向力的复合载荷。轴承的刚度直接融入关节的整体刚性（即关节抵抗变形的能力）中，进而影响整个机械臂串联链的末端刚度和固有频率。

      交叉滚子轴承与角接触球轴承是最常见的关节轴承选型对比。两者在刚度上的差异根源于接触几何：

对比维度	交叉滚子轴承	角接触球轴承
接触类型	线接触	点接触
径向刚度	高（载荷分布在更大接触面上）	中到高（取决于预紧力）
抗倾覆力矩	天然具备高抗倾覆能力	需配对安装才能达到类似性能
刚度的预紧敏感性	低——最小预紧即可获得高刚度	高——预紧不当会导致过度变形或过热
空间效率	单个单元承受多向载荷	常需多个轴承和隔圈组合
典型应用	机器人关节旋转单元	机床高速主轴



3.2 关节壳体轻量化与刚度链设计

      壳体和法兰是关节模组的"骨架"，其刚度决定了从电机到输出端的力传递路径是否干净。

      铝合金是轻量化关节模组的首选壳体材料——它的比刚度与钛合金相当，但更有性价比。泰科机器人MJA-H系列最低0.31 kg的重量正是得益于铝合金壳体 + 谐波减速器的轻量化组合，其精巧结构设计，更轻更小更紧凑"的产品定位直接转化为手臂系统的低转动惯量优势。

      拓扑优化通过有限元分析识别主要传力路径，在非承载区域去除材料，可在保持刚度的同时大幅减重，从而降低重力补偿力矩需求、提升动态响应能力。而法兰连接面的刚度链则是易被忽视的薄弱环节，输出法兰与臂杆之间的螺栓连接及定位配合间隙会引入非线性。工程上通常采用定位止口配合加均布高强度螺栓的方式，确保连接面在最大弯矩下不发生显著分离。



四、伺服驱动器：振动抑制的最后防线

4.1 驱动器控制带宽与振动抑制能力

      伺服驱动器是关节模组中抑制机械振动的最后一道关卡。它通过三层嵌套的控制环路，在电气层面主动抵消各种扰动，避免抖动传递到机器人末端。三层环路由内向外依次是电流环、速度环和位置环，每层环路的带宽决定了它能够有效抑制的频率范围：

      电流环（最内层）：直接控制电机三相电流，响应最快。高带宽的电流环能实时抵消由齿槽效应、换相引起的力矩脉动——这些脉动若不抑制，会通过减速器激发臂杆抖动。电流环让力矩输出成为平滑曲线而非阶梯状波形。

      速度环（中间层）：抑制负载突变引起的转速波动。它的带宽需要平衡：过低会导致到位后持续微颤，过高则可能激发机械谐振。

      位置环（最外层）：根据指令与反馈的偏差生成速度指令，保证末端定位精度。带宽越高，对外部扰动的响应越快。

      高性能驱动器通常采用 DSP+FPGA 双核架构：DSP 负责控制算法的浮点运算（电流环、速度环、位置环的 PID/前馈计算），FPGA 负责高速信号的并行处理（编码器信号解码、PWM 生成、硬件保护逻辑）。泰科机器人关节模组的自研伺服驱动器基于这一架构，电流环采样率与PWM频率保持同步——这意味着每个 PWM 周期内都能完成一次完整的电流调节，最大程度缩短了从检测到执行的延迟。该驱动器集成在关节模组内部，支持 EtherCAT 或 CANopen 总线协议，可无缝对接到主流机器人控制器。



4.2 双编码器全闭环的硬件价值

      单编码器（电机端）方案只能保证电机轴的运动精度，对于减速器之后的传动误差完全"盲视"。双编码器方案在电机端和输出端各安装一个编码器，实现了真正的全闭环控制：

      - 电机端编码器（通常为增量式）：提供高速的电机转子位置与速度反馈，用于电流环和速度环控制。

      - 输出端编码器（通常为绝对式）：直接测量关节输出端的实际位置，从而检测并补偿减速器传动误差、轴承游隙、结构变形等因素造成的偏差。

      在手臂防抖中，双编码器的价值体现为：一旦输出端编码器检测到位置偏差，位置环控制器便立即调整电机指令进行补偿。该补偿循环仅受限于位置环带宽（响应很快），远快于依赖末端传感器的外部闭环。

      泰科机器人 MJA-H 和 MJBX 系列均标配了双编码器方案（增量式 6280-8000 P/R + 绝对值 17 bit），配合高带宽伺服驱动，实现了对传动链误差的实时检测和硬件级补偿。



五、从设计到品控：防抖的全链路保障

      从单一模组到完整手臂，不同关节位置对防抖设计的需求各异，泰科机器人（Techrobots）面向人形机器人手臂防抖的不同需求，推出了三款分别针对上肢轻量化、力控和线性推杆场景的关节模组——从硬件层面覆盖了柔顺运动的完整实现链路。

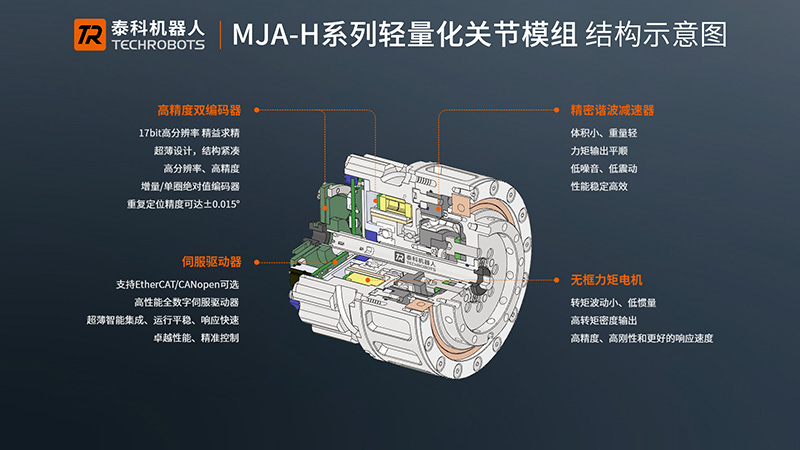

      轻量化MJA-H 系列关节模组的核心设计哲学是"以轻量化换取高响应"，低转动惯量 → 高响应带宽 → 快速抑制振动：关节模组自重仅 0.31 kg（MJA-H11），大幅降低手臂的等效转动惯量，使系统的固有频率上移，远离驱动器的脉动激励频带。

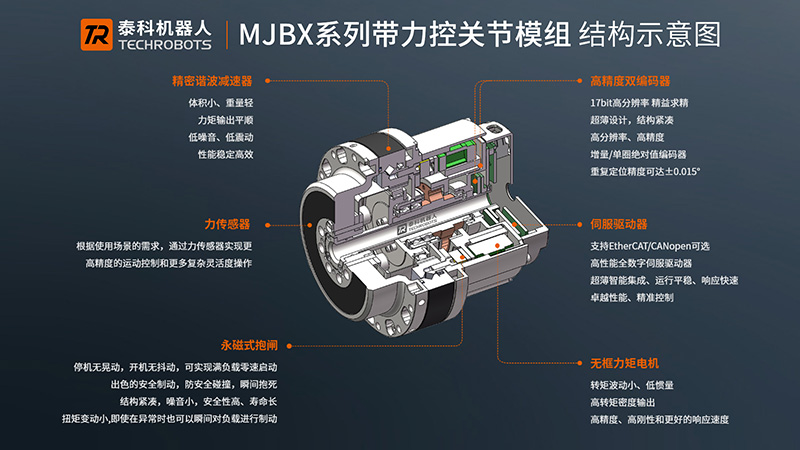

      带力控MJBX 系列关节模组使用创新的谐波减速器结构，强化了关节的整体扭转刚度，将系统固有频率推到驱动激励频带之上，同时也面向需要力位混合控制的中高负载场景，为需要精密力控的抓取和操作场景提供关节级力反馈。

      HJL 系列线性关节模组将行星滚柱丝杠的高轴向刚度优势引入人形机器人领域，是下肢关节的硬件级防抖方案。行星滚柱丝杠的线接触螺纹滚柱结构提供比滚珠丝杠更高 2-3 倍的轴向刚度，在负载变化时弹性变形更小，运行更平顺。

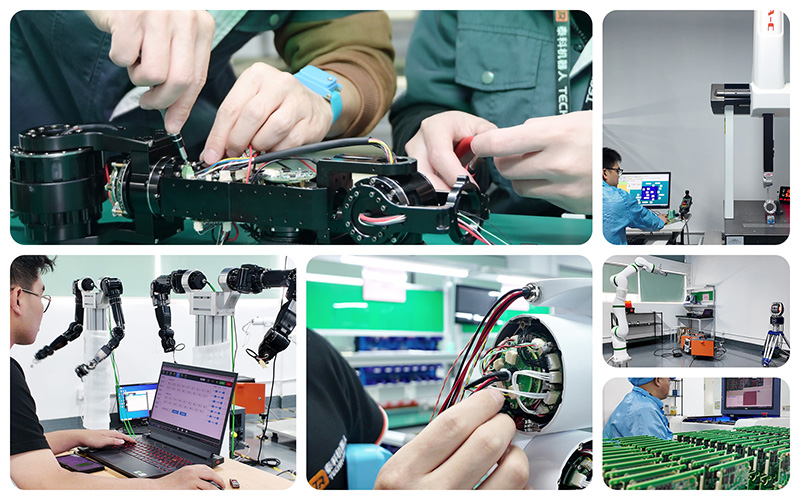

从设计到交付：品控如何守住防抖底线

      硬件设计的精度指标最终能否在每台关节模组上一致落地，取决于品控链的严密程度。若来料、装配或出货任一环节出现偏差，抖动问题便会在实际运行中重新浮现。泰科机器人在关节模组全生命周期设置了三道品控关口：

      来料检测——从源头拦截偏差。

      减速器、轴承、抱闸及各连接件到货后，并非直接上线装配，而是进入严格的复测环节：背隙、精度、游隙、刚度等指标逐批逐套全检，数据偏差超出设计公差即予退货，确保上游供应商的加工偏差不会流入装配链。同时，自研的驱动器也需经过功能与参数的多项测试筛选，方可进入产线。

      装配精度——守住刚度链的最后一道缝。

      轴承预紧力的精确施加、法兰止口 H7/g6 配合、各部件安装的同轴度与游隙——这些设计指标最终靠装配工艺落地。泰科机器人在每个装配环节采用力矩工具精确控制螺栓预紧，借助专用工装保证各部件安装基准的一致性，并对每个步骤逐台检测，验证各项指标是否处于设计区间内。装配完成后，还需通过空载与额定负载下的传动精度复测，确认刚度链的每个接口均无“差错”。

      出货品控——每一台模组的精度承诺。

      成品出厂前执行全检：重复定位精度、温升、振动频谱等核心指标逐台测试，数据建档并实现全程追溯。这意味着，交付到客户手中的每一台关节模组，其各项硬件性能都经过了实际验证，而非仅依赖设计与工艺的统计置信度。

      从材料入厂到成品出库，品控闭环确保了设计指标和交付实物之间的一致性——这是各项性能不随批次波动的制度保障。



六、人形机器人手臂防抖设计工程师 Checklist（拿来即用）

      以下人形机器人手臂防抖设计 Checklist 覆盖了从减速器选型到系统集成的全链路要点，可直接作为关节模组选型和设计的参考工具：

设计维度	关键参数	推荐值/方案	对抖动的影响
减速器	背隙	≤20 arcsec（谐波）	消除换向冲击；背隙每增加 1 arcmin，末端抖动幅值约增加 5-10 μm
	传动精度	<1 arcmin	直接决定无补偿时的轨迹偏差上限
	柔轮刚度	优化柔轮材料和热处理工艺	柔轮刚度提升 20%，系统固有频率约提升 10%
	减速比选择	肘/腕 100-120:1，肩 100-160:1	减速比越大，负载惯量折算到电机侧越小，响应越快
轴承	类型	交叉滚子轴承（上肢旋转关节）	线接触刚度比角接触点接触高 3-5 倍
	游隙/预紧	冷态预紧力 = 设计值 × 70-80%	消除非线性死区，预留温升余量
	精度等级	P4 或更高	轴承跳动每降低一级，末端位置波动减少约 3-5 arcsec
结构	壳体材料	铝合金（轻量化场景）	兼顾刚度和重量
	连接法兰	H7/g6 定位止口 + 6-8 颗均布螺栓	连接面分离量 <5 μm，避免刚度链非线性
	拓扑优化	FEM 驱动的材料去除	减重 20-40%，保持主传力路径刚度
驱动器	控制带宽	每层环路的带宽	带宽越高，扰动抑制能力越强，抖动衰减越快
编码器	编码器方案	双编码器全闭环（增量 + 绝对值）	直接检测并补偿减速器误差，消除"盲视"区间
系统集成	惯量匹配	负载惯量/电机惯量 ≤5:1（谐波方案）	惯量比过高导致速度环带宽受限，振荡倾向增加
	热设计	电机绕组温度 ≤80°C（连续运行）	热变形导致 15-30 分钟后的精度漂移，需温升补偿
品控	来料检测	减速器背隙/传动精度复测、轴承游隙逐套检测	拦截上游加工偏差，避免偏差在装配链中累积
	装配精度	预紧力精确施加、止口配合验证、编码器同轴度检测	守住刚度链接口，装配偏差是设计到实物的最大变量
	出货全检	重复定位精度、温升、振动频谱逐台测试	确保每台交付模组的防抖性能经过实测验证



总结：从硬件根基到柔顺运动的工程逻辑

      人形机器人手臂的防抖能力，本质上是贯穿减速器齿形到末端执行器的一条刚度链。这条链上任何薄弱环节——减速器的背隙、不足的轴承预紧、壳体连接面的微米级分离、伺服驱动器的有限带宽——最终都会以末端抖动的形式显现。先把硬件层的精度和刚度做到位，算法才有真正的用武之地。从关节模组硬件出发实现柔顺运动，正是这一工程逻辑的落地路径。

      泰科机器人的三款关节模组分别从不同维度回应了这个逻辑：MJA-H 的轻量化设计降低了臂杆惯量，MJBX 的高刚性传动链将固有频率推到激励频带之上，HJL 的高轴向刚度确保了线性运动的低弹性回弹。三款产品均集成了自研的高带宽伺服驱动器和双编码器全闭环方案，为上层控制系统提供了干净的硬件平台。如果您的团队正在开发人形机器人关节，泰科机器人提供从标准模组到 OEM/ODM 定制的完整方案——[联系泰科机器人获取定制化关节模组方案 →]







常见问题解答（FAQ）

关于人形机器人手臂防抖与关节模组硬件设计，以下是我们整理的高频问题与专业解答：



Q1：人形机器人手臂抖动的主要硬件原因有哪些？

人形机器人手臂抖动的硬件根源主要有四方面：

减速器背隙——齿与齿之间的间隙在换向时导致传动中断和冲击，谐波减速器可控制在≤20角秒以内；

轴承游隙与刚度不足——滚动体与滚道间隙在负载方向切换时产生位置跳变；

结构件弹性变形——壳体、法兰在负载下的微变形通过串联链被逐级放大；

驱动器控制带宽不足——电流环/速度环响应跟不上负载变化，无法快速抑制抖振。

这些因素存在耦合关系——例如轴承游隙增加会导致关节等效刚度下降、固有频率降低，更容易被驱动器激励源触发共振。因此必须从系统层面通盘考虑，而非孤立优化某一项。



Q2：为什么硬件设计比算法补偿在手臂防抖中更关键？

控制算法本质上是对硬件缺陷的"容错"而非"根治"。

当减速器背隙达到3角分时，电机侧需要多转3角分才能消除齿隙——在传感器检测到这个偏差之前，末端已经产生了不受控的位移，算法反馈永远滞后于物理偏差的产生。

当关节结构固有频率低于50Hz时，陷波滤波器的相移会降低系统相位裕度——轻则导致响应迟缓，重则引发新的不稳定。硬件的精度和刚度上限，定义了算法补偿的天花板。先把减速器、轴承、结构件和驱动器的精度做到位，算法才有真正的用武之地。



Q3：谐波减速器为什么是人形机器人上肢关节的首选？

谐波减速器存在三个核心优势使其成为上肢关节首选：

零背隙——柔轮与刚轮始终紧密啮合，背隙≤20角秒，直接消除换向冲击这个关键抖动源；

轻量化——同扭矩输出下体积和重量远小于RV减速器，降低臂杆转动惯量、提升系统固有频率；

高传动精度——传动精度<1角分，确保末端定位精度在亚毫米级。

在肩、肘、腕三个核心关节中，谐波减速器的零背隙+轻量化组合具有不可替代的优势。以泰科机器人MJA-H系列为例，在0.31-0.81kg重量内实现6.2-48N·m扭矩输出，传动精度<1角分。



Q4：双编码器方案如何提升人形机器人手臂的末端精度？

单编码器（仅电机端）方案只能保证电机轴的运动精度，对减速器之后的传动误差完全"盲视"。

双编码器全闭环方案的价值在于：

电机端增量式编码器提供高速位置/速度反馈，用于电流环和速度环控制；

输出端绝对式编码器直接测量关节实际位置，检测并补偿减速器传动误差、轴承游隙、结构变形造成的偏差。

一旦输出端编码器检测到位置偏差，位置环控制器立即调整电机指令进行补偿——该循环仅受限于位置环带宽，远快于依赖末端传感器的外部闭环。泰科机器人MJA-H和MJBX系列标配双编码器方案（增量式6280-8000P/R + 绝对值17bit）。



Q5：泰科机器人在人形机器人关节模组防抖方面有哪些产品方案？

泰科机器人面向人形机器人手臂防抖推出了三款关节模组，从硬件层面覆盖柔顺运动完整链路：

MJA-H系列——轻量化关节模组（0.31-0.81kg，6.2-48N·m），以低转动惯量换取高响应带宽，适用上肢轻量化场景；

MJBX系列——力控关节模组（13.5-133N·m），强化关节整体扭转刚度，集成可选配力矩传感器，面向力位混合控制场景；

HJL系列——线性关节模组，采用行星滚柱丝杠，轴向刚度比滚珠丝杠高2-3倍，专为下肢关节设计。

三款产品均集成自研高带宽伺服驱动器 + 双编码器全闭环方案，支持EtherCAT/CANopen总线协议，可OEM/ODM定制。

并且泰科机器人严密的品控链直接决定设计指标能在每台模组上一致落地，确保每台关节模组的防抖性能经过实测验证。



Q6：如何提高人形机器人手臂系统固有频率来抑制抖动？

系统固有频率由关节等效刚度和臂杆转动惯量共同决定。当固有频率偏低时更容易落入驱动器激励频带引发共振。提升策略包括：

选用高刚度减速器——优化柔轮材料和热处理工艺，柔轮刚度提升20%可使固有频率提升约10%；

采用交叉滚子轴承替代角接触球轴承——线接触刚度比点接触高3-5倍；

通过拓扑优化在保持刚度前提下减轻壳体重量，减重20-40%；

确保惯量匹配——负载惯量与电机惯量之比≤5:1（谐波方案），避免速度环带宽受限引发振荡。
